用途
HD-800懸臂式單絞機適用于數據纜(五類,六類,七類)及高頻電纜,電腦線,電源線等多股集合成纜并同步包帶。
性能特征
HD-800懸臂單絞機主機整機采用懸臂式結構,采用PLC程序+變頻調速控制+氣動控制組成,具有通過PLC無級設定絞距,無引取輪、動盤排位等優異的設計,確保了線纜的張力均勻;為了保證成纜后的幾何結構穩定,采用單紐成纜的結構,并設計了大直徑轉向?qū)л啽M量減少?gòu)澢?,低損耗;旋臂成纜絞合運動,線盤引取收線運動,以及線盤往復排線運動,通過機械式連動和電器雙重控制,確保機組從啟動、正常運行、繯慢停止、急停四種狀態下,同步性優良,絞距穩定之特點;整機性能穩定,操作簡單,確保產品性能優異。
整機制式
1、設備方向:左放→右收型
2、設備電源:380V/50HZ
3、涂裝:天藍色(可根據客戶要求制作)
設備組成
1、 眼模及計米集合架------------------------------1臺(標配)

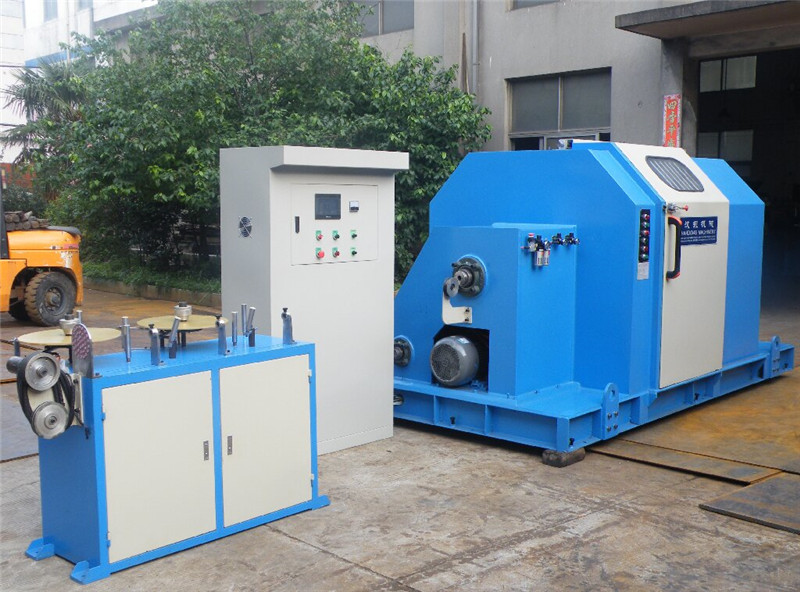

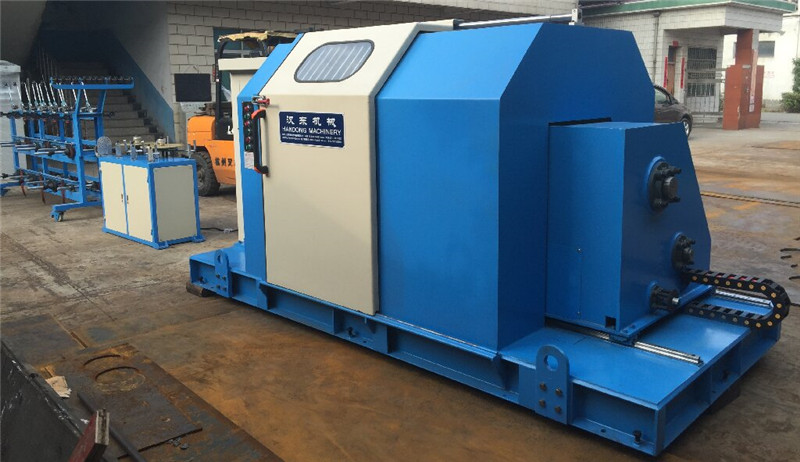

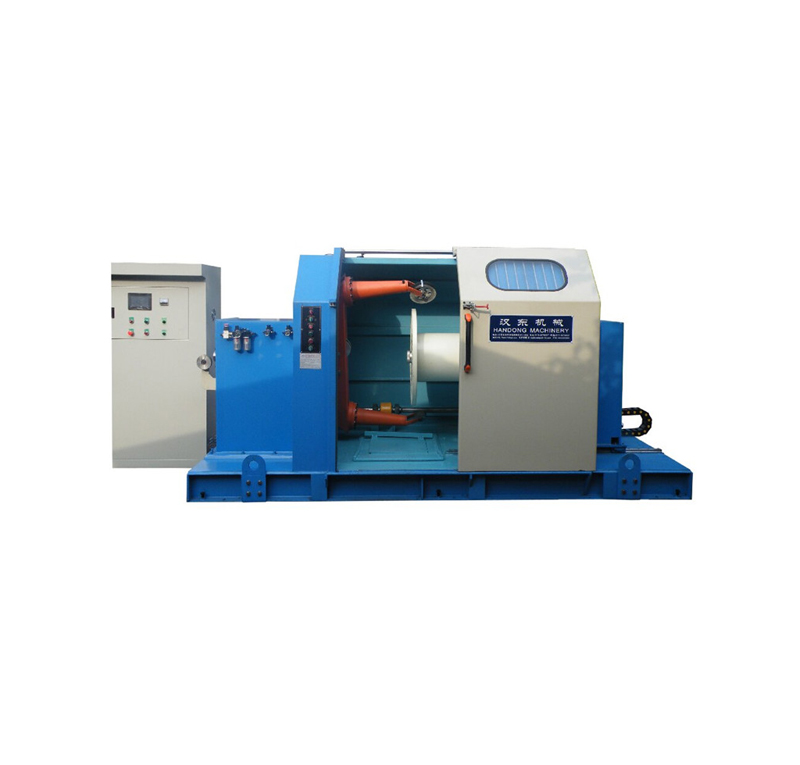

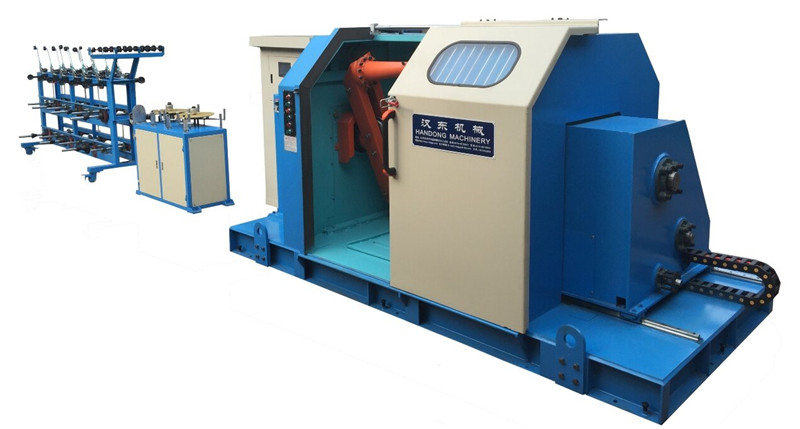

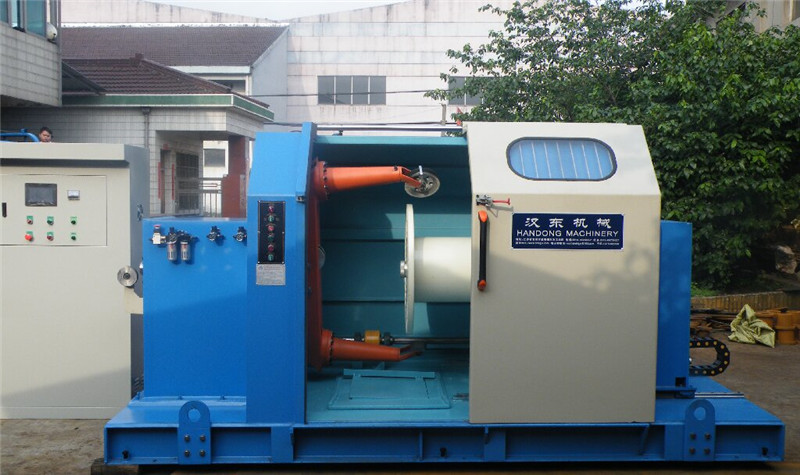

2、Φ800懸臂式單絞機主機-----------------------1臺(標配)
(1)絞合線徑:最大Φ20mm
(2)適用芯線外徑:Φ1.0mm-4.0mm
(3)絞距范圍:30mm-200mm
(4)主 電 機:15HP馬達加變頻調速
(5)收線電機:5.5HP馬達+差速器
(6)排線電機:1HP減速馬達
(7)線軸升降:電動液壓升降
(8)轉速:0~700/min 常速600PRM/min
(9)外型尺寸:(L×W×H)380×172×178cm
(10)重量:5500KG
(11)收線盤徑:Φ800mm x600mm xΦ80mm(用戶提供尺寸)
3、PLC電腦控制箱--------------------------------1臺(標配)
(1)電控部份: PLC: 西門子系統,
(2)人機界面:臺灣威倫7寸,
4、中心包紙機---------------------------------------1臺(選配)
5、側放包帶機---------------------------------------1臺(選配)
6、12頭雙排被動張力放線架--------------------1臺(選配)
7、HD-500雙頭主動放線機----------------------1臺(選配)
8、HD-500退扭放線機----------------------------1臺(選配)
